光刻胶又称光致抗蚀剂，是一种对光敏感的混合液体。其组成部分包括：光引发剂(包括光增感剂、光致产酸剂)、光刻胶树脂、单体、溶剂和其他助剂。光刻胶可以通过光化学反应，经曝光、显影等光刻工序将所需要的微细图形从光罩(掩模版)转移到待加工基片上。依据使用场景，这里的待加工基片可以是集成电路材料，显示面板材料或者印刷电路板。

据第三方机构智研咨询统计，2019年全球光刻胶市场规模预计近90亿美元，自 2010年至今CAGR约5.4%。预计该市场未来3年仍将以年均5%的速度增长，至2022年全球光刻胶市场规模将超过100亿美元。光刻胶按应用领域分类，可分为 PCB 光刻胶、显示面板光刻胶、半导体光刻胶及其他光刻胶。全球市场上不同种类光刻胶的市场结构较为均衡，具体占比可以如下图所示。

(全球光刻胶市场结构)

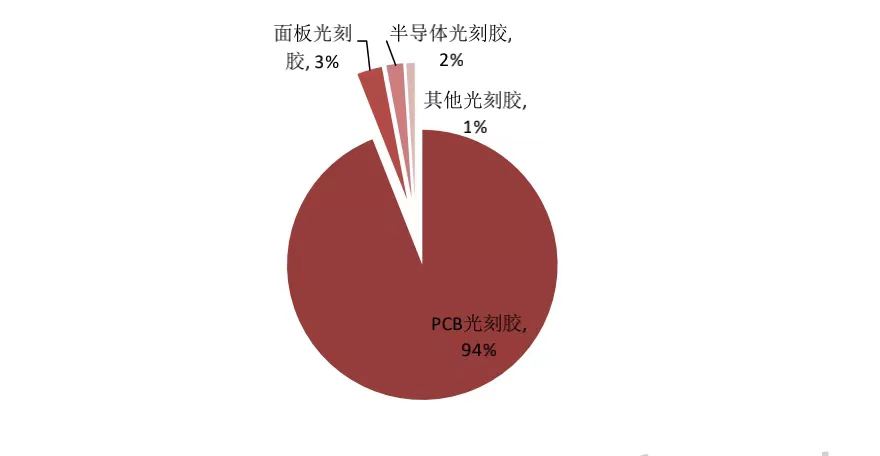

智研咨询的数据还显示，受益于半导体、显示面板、PCB产业东移的趋势，自 2011年至今，光刻胶中国本土供应规模年增长率达到11%，高于全球平均 5%的增速。2019年中国光刻胶市场本土企业销售规模约70亿元，全球占比约10%，发展空间巨大。目前，中国本土光刻胶以PCB用光刻胶为主，平板显示、半导体用光刻胶供应量占比极低。中国本土光刻胶企业生产结构可以如图所示。

(中国本土光刻胶企业生产结构)

光刻胶是半导体制程技术进步的“燃料”

在集成电路制造领域，如果说光刻机是推动制程技术进步的“引擎”，光刻胶就是这部“引擎”的“燃料”。下图展示了光刻胶如何在一个NMOS三极管的制造工艺中发挥作用。NMOS三级管是半导体制程工艺中最常用的集成电路结构之一。

(一种 NMOS 三极管集成电路结构的制造过程)

在这样一个典型例子中，步骤1中的绿色部分代表红色部分多晶硅材料被涂上了一层光刻胶。在步骤2的光刻曝光过程中，黑色的掩膜遮挡范围之外的光刻胶被都被光刻光源照射，发生了化学性质的改变，在步骤3中表现为变成了墨绿色。在步骤4里，经过显影之后，红色表征的多晶硅材料上方只有之前被光罩遮挡的地方留下了光刻胶材料。

于是，光罩(掩模版)上的图形就被转移到了多晶硅材料上，完成了“光刻”的过程。在此后的步骤5到步骤7里，基于“光刻”过程在多晶硅材料上留下的光刻胶图形，“多晶硅层刻蚀”、“光刻胶清洗”和“N+离子注入”工艺共同完成了一个NMOS 三极管的构造。

上图步骤1中的光刻胶涂胶过程也是一种重要的半导体工艺。其目的就是在晶圆表面建立轻薄，均匀且没有缺陷的光刻胶膜。一般来说，光刻胶膜厚度从0.5um到1.5um 不等，厚度的误差需要在正负0.01um以内。半导体光刻胶的涂敷方法主要是旋转涂胶法，具体可以分为静态旋转法和动态喷洒法。

光刻胶材料制备壁垒高

光刻胶所属的微电子化学品是电子行业与化工行业交叉的领域，是典型的技术密集行业。从事微电子化学品业务需要具备与电子产业前沿发展相匹配的关键生产技术，如混配技术、分离技术、纯化技术以及与生产过程相配套的分析检验技术、环境处理与监测技术等。同时，下游电子产业多样化的使用场景要求微电子化学品生产企业有较强的配套能力，以及时研发和改进产品工艺来满足客户的个性化需求。

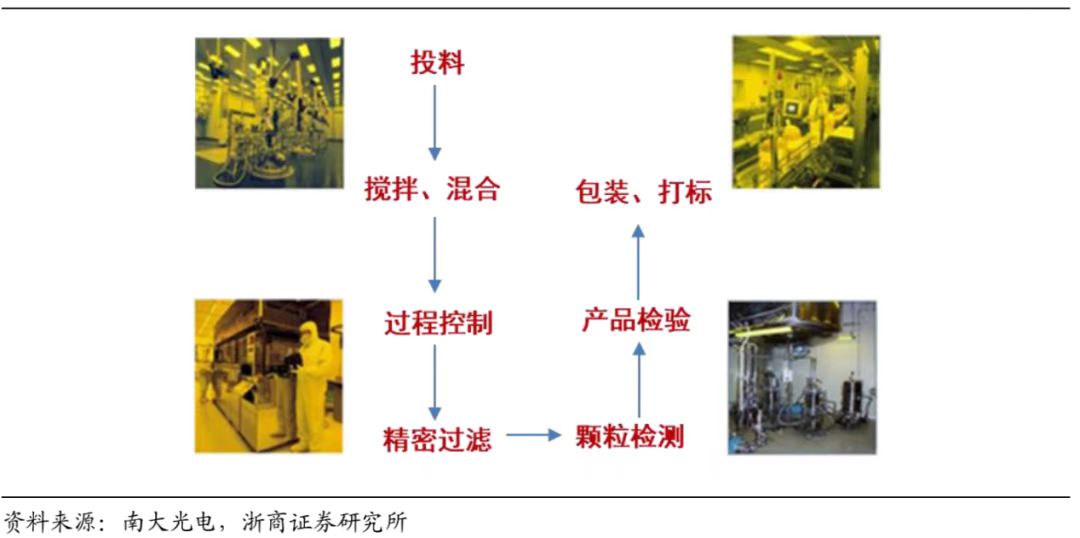

光刻胶的生产工艺主要过程是将感光材料、树脂、溶剂等主要原料在恒温恒湿 1000 级的黄光区洁净房进行混合，在氮气气体保护下充分搅拌，使其充分混合形成均相液体，经过多次过滤，并通过中间过程控制和检验，使其达到工艺技术和质量要求，最后做产品检验，合格后在氮气气体保护下包装、打标、入库。整个工艺流程可以如下图所示：

(光刻胶的生产工艺简要流程)

光刻胶的技术壁垒包括配方技术，质量控制技术和原材料技术。配方技术是光刻胶实现功能的核心，质量控制技术能够保证光刻胶性能的稳定性而高品质的原材料则是光刻胶性能的基础。

配方技术：由于光刻胶的下游用户是IC芯片和FPD面板制造商，不同的客户会有不同的应用需求，同一个客户也有不同的光刻应用需求。一般一块半导体芯片在制造过程中需要进行10-50道光刻过程，由于基板不同、分辨率要求不同、蚀刻方式不同等，不同的光刻过程对光刻胶的具体要求也不一样，即使类似的光刻过程，不同的厂商也会有不同的要求。针对以上不同的应用需求，光刻胶的品种非常多，这些差异主要通过调整光刻胶的配方来实现。因此，通过调整光刻胶的配方，满足差异化的应用需求，是光刻胶制造商最核心的技术。

质量控制技术：由于用户对光刻胶的稳定性、一致性要求高，包括不同批次间的一致性，通常希望对感光灵敏度、膜厚的一致性保持在较高水平，因此，光刻胶生产商不仅仅要配臵齐全的测试仪器，还需要建立一套严格的QA体系以保证产品的质量稳定。

原材料技术：光刻胶是一种经过严格设计的复杂、精密的配方产品，由成膜剂、光敏剂、溶剂和添加剂等不同性质的原料，通过不同的排列组合，经过复杂、精密的加工工艺而制成。因此，光刻胶原材料的品质对光刻胶的质量起着关键作用。对于半导体化学化学试剂的纯度，国际半导体设备和材料组织(SEMI)制定了国际统一标准，如下表中所示。
