电容传感技术的实际应用：开关矩阵

从少量引脚创建大键盘的一种方法是使用电极矩阵。如图显示了具有四个行电极和三个列电极的电容式触摸矩阵。

自电容和互电容技术都可以使用。在自电容系统中，每一行和每一列都作为一个独立的电极进行扫描。通过组合来自所有行和列电极的数据来确定触摸位置，从而导出各个按键。该系统的缺点是不能同时按下多个键：由于“重影”效果，无法实现多点触控。

在互电容设计中，每个行/列交叉点具有唯一的互电容。由于每个节点都是一个独特的电容，因此可以同时按下多个按键进行多点触控操作。

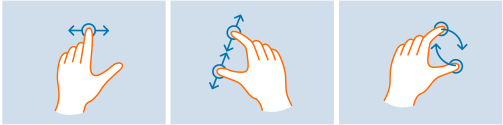

多点触控

对于电阻式触控面板，用户必须对手指施加力才能推动上下层形成电接触，因此该系统不适用于手势。采用透射式电容触控面板，传感器部分为矩阵结构，可同时进行多点输入。此外，无需直接接触传感器，只需将手指靠近即可改变电容，进行检测，从而实现流畅的滑动输入。正因为如此，大多数智能手机和平板电脑都使用电容式触摸屏界面。

由于改变电容必须是导体，所以用户还必须使用手指或导电笔。如果用户戴着手套，控制器很可能不会记录触摸。

参考资料：https://fieldscale.com/
